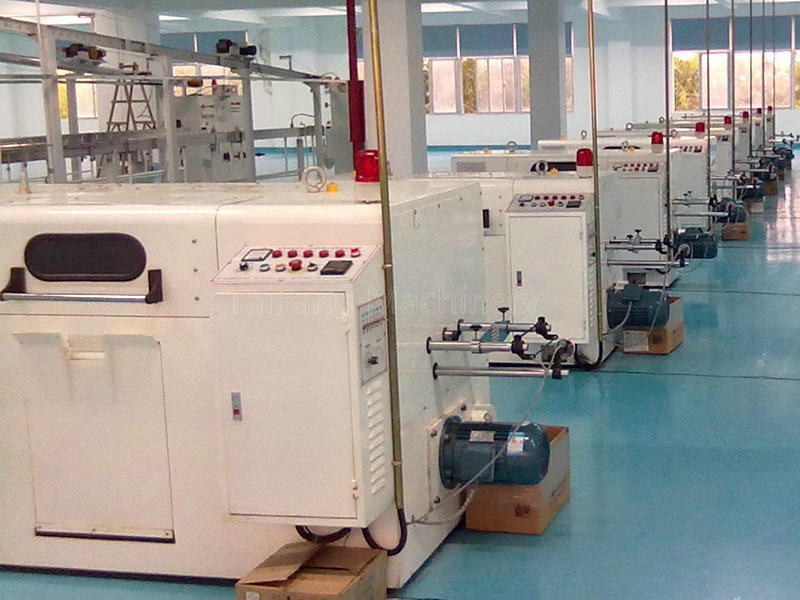

高絞機
發布時間：2024-08-16 11:51:01 人氣：1894
一、【設備用途 Application】：
本公司系行業知名高速絞線機專業廠家，歷經多年開發生產，目前已形成了全系列之成熟機型，以適應各類客戶之不同專業化需要，該系列機型設計精巧、工藝成熟、結構合理、運行穩定、品質優良、節能高效，深受各類客戶好評，能廣泛應用于各類軟/硬導體線(銅線、漆包線、鍍錫線、銅包鋼、銅包鋁等)及電子線的絞合，如:電源線、電話線、音頻線、視頻線、汽車線、網絡線等。
二、【技術特點 Technique Feature】：
1．主軸最高轉速為3000-4500rpm。
2．自動張力控制:絞線時，收線從盤底收到滿盤時收線張力需不斷增大，本機能自動跟蹤調節收線張力；使整盤收線張力均勻一致，同時本機還能不停機調節張力。
3．主機為黃油潤滑，自然循環冷卻，有效延長主軸軸承使用壽命。4．過線系統采用新型結構，導線從主軸導輪直接過線到弓帶上，減去了由于鋁盤上的轉角導輪故障而引起的的刮傷及跳股現象。
5．機內設三道緊壓裝置,保證導體絞合后的圓整度,降低絕緣材料的損耗.
6．整機采用同步帶傳動，機內無潤滑點，保持機內清潔，絞線無油污，適應各類表面清潔度要求較高的線種之導體絞合。
7．調整絞距只需更換一只變換齒輪，調整絞向只需扳動換向桿，簡捷地操作，從而降低作業者的失誤率及工作強度。整機軸承均采用日本知名品牌，弓帶采用新型彈簧鋼材料制作，柔性好，在高速運轉時避免因震動引起的跳股，變頻器、PLC、磁粉離合器、電磁剎車、液壓千斤頂?shù)染捎眠M口知名品牌,降低故障率和維護成本。
三、【技術參數 Technique specifications】：
| 規格型號 | SF-200P | SF-300P | SF-500P/400P | SF-630P |
| 用途 | 適應裸絞線、鍍錫線、銅包鋁、漆包線、合金線等絞合。 | |||
| 回轉速度 | 4000rpm | 3000rpm | 3000rpm | 1800rpm |
| 最小給線徑 | φ0.025 | φ0.05 | φ0.08 | φ0.23 |
| 最大給線徑 | φ0.12 | φ0.28 | φ0.45 | φ0.64 |
| 最小絞合截面積 | 0.005mm2 | 0.035mm2 | 0.035mm2 | 0.8mm2 |
| 最大絞合截面積 | 0.08mm2 | 0.45mm2 | 2.0mm2 | 6.0mm2 |
| 最小絞距 | 0.8 | 4.36 | 5.68 | 11.15 |
| 最大絞距 | 10.6 | 17.17 | 57.00 | 60.24 |
| 線盤直徑 | 200 | 300 | 500 | 630 |
| 線盤外寬 | 134 | 134 | 320 | 375 |
| 線盤內孔 | 30 | 30 | 56 | 80 |
| 驅動馬達 | 3HP | 5HP | 7.5HP | 10HP |
| 長 | 1900 | 2455 | 2560 | 2850 |
| 寬 | 750 | 1080 | 1350 | 1500 |
| 高 | 950 | 1102 | 1400 | 1660 |
| 絞向 | S/Z換向可以任意選擇 | |||
| 排線 | 軸承式排線，排輻、排距均可調整 | |||
| 制動 | 采用電磁剎車器，內外部斷線、到米時自動剎車 | |||
| 張力控制 | 磁粉離合器控制收線張力, 由PLC程控器自動跟綜調節張力,張力恒定 | |||
